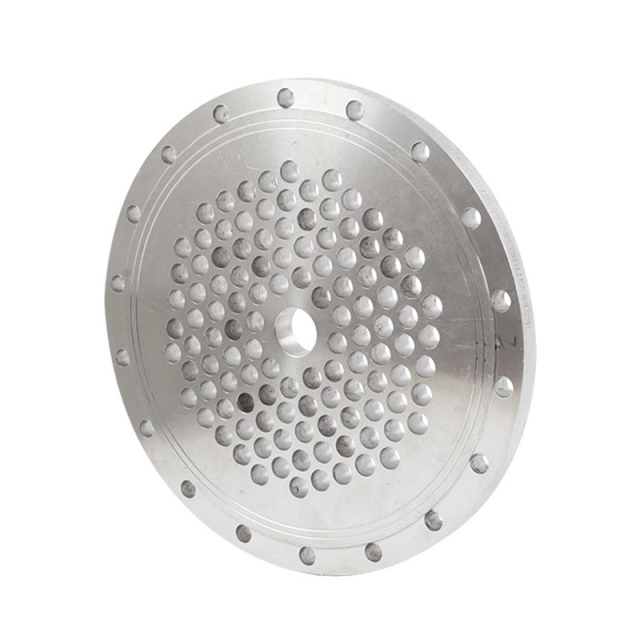

Кованая трубная решетка является одним из наиболее важных компонентов, работающих под давлением в кожухотрубных теплообменниках, конденсаторах, котлах и сосудах под давлением. Она предназначена для поддержки и позиционирования труб теплообменника, а также для разделения рабочих жидкостей в кожухе и трубах, обеспечивая безопасную и эффективную тепловую производительность.
Сенруи — профессионал. Производитель кованых трубных решеток в Китае поставляя массивные кованые трубные доски, перфорированные трубные доски и облицованные трубные доски для мировых производителей теплообменников, подрядчиков EPC и проектов по техническому обслуживанию нефтеперерабатывающих заводов.
Трубная решетка представляет собой толстую круглую или прямоугольную металлическую пластину, в которой точно просверлены отверстия для размещения трубок теплообменника. Трубки крепятся к трубной решетке с помощью расширения, сварки или комбинированных методов, чтобы предотвратить смешивание жидкостей и обеспечить структурную целостность.
По сравнению с трубными решетками, изготовленными из листового металла, Кованые трубные доски обеспечивают более высокую механическую прочность, лучшую структуру зерна, повышенную устойчивость к давлению. что делает их идеальными для применения в теплообменниках высокого давления и с высокими требованиями к теплопроводности.
Трубные решетки широко используются в:
Кожухотрубные теплообменники
Поверхностные конденсаторы
Трубные пучки котла
сосуды высокого давления для нефтехимической промышленности
Теплообменные установки для СПГ
Морские технологические установки
Изготовлено методом открытой штамповки или кольцевой ковки, подходит для применения в теплообменниках высокого давления и с толстыми стенками.
Высокоточная обработка на станках с ЧПУ или сверление глубоких отверстий обеспечивает точное расположение труб с заданным шагом и жесткие допуски по размерам.
Основной материал – углеродистая сталь с покрытием из нержавеющей стали или никелевого сплава для повышения коррозионной стойкости.
Используется в теплообменниках с плавающей головкой для компенсации теплового расширения.
Широко используется в теплообменниках с неподвижной трубной решеткой благодаря компактной конструкции и экономической эффективности.
| Параметр | Диапазон |
|---|---|
| Тип продукта | Кованая трубная доска / Сверленая трубная доска |
| Максимальный диаметр | До 5000 мм |
| Диапазон толщины | 50–600 мм |
| Диаметр отверстия | Индивидуальный |
| Допуск на отверстие | H7 / H8 |
| Схема расположения трубок по шагу | Треугольный / Квадратный |
| Отделка поверхности | Механически обработанный / облицованный |
| Термическая обработка | Нормализация / Q&T / PWHT |
| Проверка | UT RT PT PMI Твердость |
Углеродистая сталь
ASTM A516 Gr60 Gr70
ASTM A266
Легированная сталь
ASTM A182 F11 F22
Нержавеющая сталь
ASTM A240 304 316 321
Дуплекс и супердуплекс
UNS S31803
UNS S32750
Никелевый сплав
Инконель 625
Хастеллой C276
Монель 400

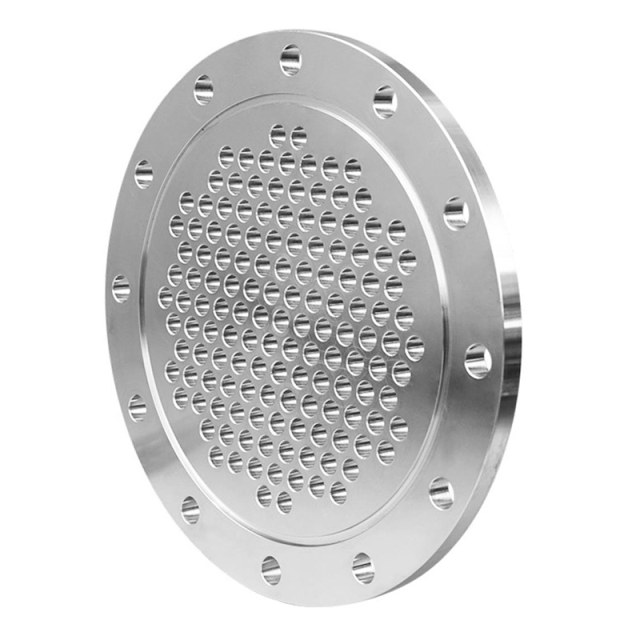

Трубные доски с плакировкой сочетают в себе прочность углеродистой стали и коррозионностойкое легированное покрытие, предназначенное для работы в суровых условиях.
Проверка сырья
Ковка или резка листового металла
Термическая обработка
Обработка на станке с ЧПУ
Бурение глубоких скважин
Обработка канавок
Сварка облицовки (при необходимости)
Неразрушающий контроль
Окончательная проверка размеров

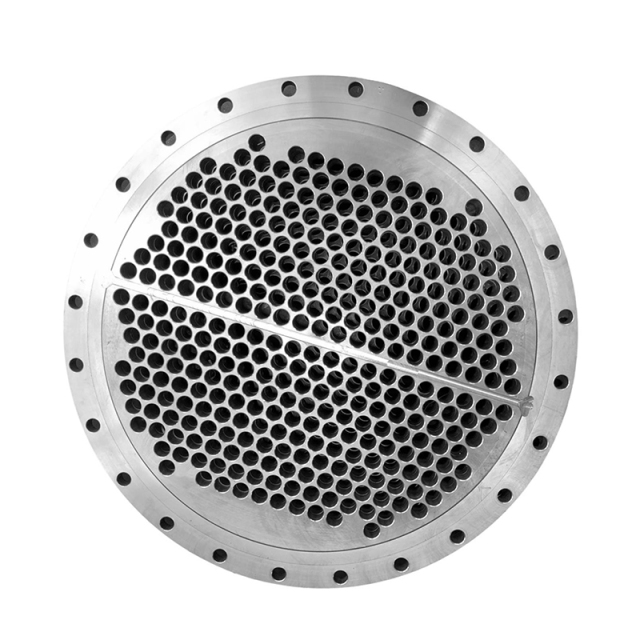

Передовые технологии сверления обеспечивают высокоточную центровку отверстий в трубках и оптимальную эффективность связок.
Расширение трубки
Механическая прокатка обеспечивает плотное прилегание трубы к трубной доске с натягом.
Прочная сварка
Герметичная сварка или сварка для повышения прочности улучшает герметичность при работе под высоким давлением.
Расширение канавки
Рифленые отверстия в трубной решетке повышают сопротивление вырыванию.
Комбинированные методы крепления широко используются в теплообменниках нефтеперерабатывающих заводов.
Расстояние между трубками
Ширина связок
Допуск на диаметр трубного отверстия
Толщина трубной решетки
Рабочее давление
Напряжение термического расширения
Прирост коррозионной стойкости
Толщина облицовки
Правильная конструкция обеспечивает безопасное герметизацию под давлением и эффективную передачу тепла.
Кованые трубные доски обеспечивают более высокую усталостную прочность, лучшую внутреннюю структуру и более длительный срок службы в системах теплообменников высокого давления.
Плоские трубные решетки подходят для применения в системах со средним давлением, но могут обладать меньшей прочностью и меньшим сроком службы.
👉 Для ответственных применений кованая трубная доска всегда является предпочтительным решением.
Кожухотрубные теплообменники
Поверхностные конденсаторы
Технологическое оборудование нефтеперерабатывающих заводов
Системы котлов электростанций
Нефтехимические реакторы
Модули для обработки материалов на шельфе
Установки теплообмена для СПГ
Кованые трубные доски играют важную роль в системах теплообменников высокого давления и высоких температур.
Профессиональный производитель и поставщик кованых трубных досок
Возможность ковки больших диаметров
Высокоточное сверление на станках с ЧПУ
Широкие возможности индивидуальной настройки на основе чертежей.
Возможности производства облицовочных покрытий
Строгий контроль качества неразрушающего контроля.
Быстрая доставка для проектов по остановке производства.
Глобальный опыт экспорта
Упаковка в прочные деревянные ящики
Антикоррозионная защита
Защитные крышки для отверстий в трубах
Четкая маркировка подъема
Полная проектная документация
Какой допуск требуется для сверления трубной решетки?
H7 или H8 в зависимости от способа крепления трубки.
Что такое схема расположения трубок по шагу
Расстояние между центрами отверстий в трубках влияет на эффективность теплопередачи.
Какой должна быть толщина трубной решетки?
Зависит от норм проектирования по давлению и конфигурации теплообменника.
Можно ли облицовывать трубную решетку?
Да, покрытие из нержавеющей стали или никелевого сплава повышает коррозионную стойкость.
Какая проверка требуется?
Ультразвуковой контроль, рентгенография, капиллярный контроль, магнитопорошковый контроль, измерение твердости и контроль размеров.
