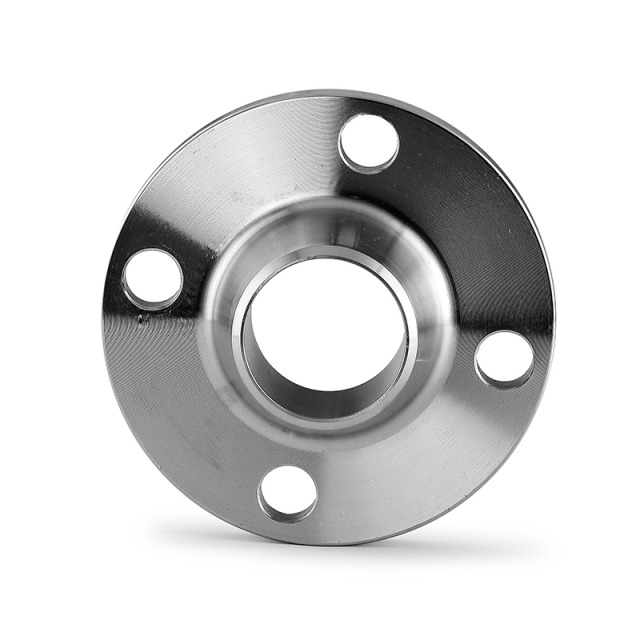

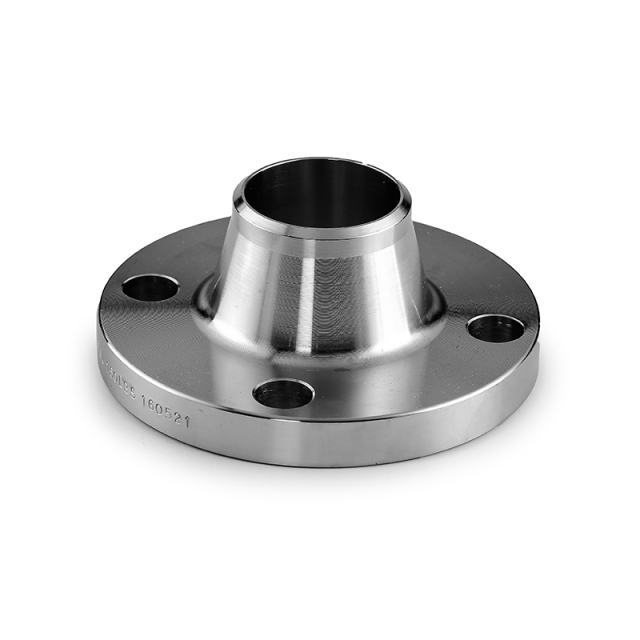

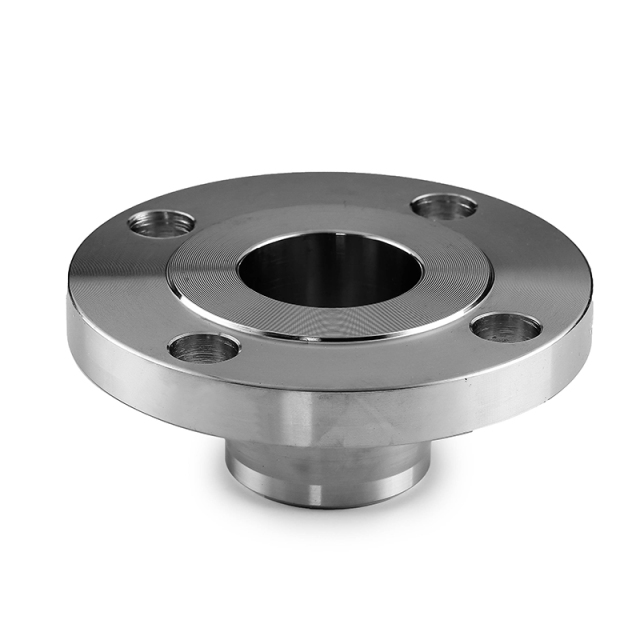

Кованый фланец с приварной горловиной предназначен для ответственных трубопроводных систем, требующих высокой прочности и длительного срока службы. Фланец имеет длинный конический выступ, обеспечивающий плавный переход напряжения от фланца к трубе, снижая риск усталости при циклических нагрузках и термическом расширении.
Фланцы с приварной горловиной широко используются в условиях высокого давления и высоких температур, например, в нефтегазопроводах, нефтеперерабатывающих установках, морских платформах и электростанциях.
Соединение методом стыковой сварки обеспечивает более высокую надежность герметизации и вибростойкость по сравнению с накладными или пластинчатыми фланцами.
Контролируемый процесс ковки обеспечивает плотную зернистую структуру и повышенную устойчивость к давлению.
Коническая конструкция ступицы обеспечивает плавный перенос напряжений от фланцевого кольца к стенке трубы, снижая концентрацию напряжений в зоне сварного шва.
В число преимуществ входят:
Благодаря этой конструктивной особенности, приварной фланец с горловиной является предпочтительным выбором для ответственных трубопроводных систем.
Качественная сварка обеспечивает долговременную безопасность эксплуатации.
| НПС | Внешний диаметр | Высота ступицы | Толщина | Круг болтов | Отверстие для болта |
|---|---|---|---|---|---|
| 1/2 | 90 мм | 38 мм | 11 мм | 60 мм | 4-16 |
| 3/4 | 100 мм | 38 мм | 13 мм | 70 мм | 4-16 |
| 1 | 110 мм | 41 мм | 14 мм | 80 мм | 4-16 |
| 1-1/2 | 125 мм | 52 мм | 16 мм | 98 мм | 4-19 |
| 2 | 150 мм | 64 мм | 19 мм | 120 мм | 4-19 |
| 3 | 190 мм | 76 мм | 24 мм | 152 мм | 4-22 |
Доступны полные столы для классов 300 / 600 / 900 / 1500 / 2500.
| Особенность | Сварочная шея | Слипон | Тарелка |
|---|---|---|---|
| Номинальное давление | Очень высокий | Середина | Низкий-Средний |
| Сила | Максимум | Середина | Середина |
| Расходы | Высокий | Середина | Низкий |
| Установка | Стыковая сварка | Угловой шов | Угловой шов |
| Приложение | Критические системы | Технологические линии | Генеральный трубопровод |
Фланцевые соединения с приварной горловиной предпочтительны в тех случаях, когда безопасность и надежность являются первостепенными приоритетами.
Изготовлено в соответствии с:
Класс давления:
Диапазон размеров:
ASTM A105
A350 LF2
A694 F52 / F60
F304 / 304L
F316 / 316L
Ф321
F904L
Ф11
Ф22
Ф91
S31803
S32205
S32750
Инконель 625
Инконель 825
Монель 400
Хастеллой C276
Кованые фланцы с приварной горловиной, поставляемые для:
(Ссылки на проекты предоставляются по запросу.)
Почему для систем высокого давления следует выбирать фланцы с приварной горловиной?
Благодаря конической конструкции ступицы снижается концентрация напряжений и повышается устойчивость к усталости.
Необходима ли сварка с полным проплавлением?
Да, стыковая сварка рекомендуется для ответственных видов работ.
Можно ли изготовить фланец WN большого диаметра на заказ?
Да, поддерживается изготовление продукции на заказ, вплоть до больших объемов NPS.
